介质信息：
24块盘的NAS服务器，成员盘单盘容量为2TB的希捷企业级硬盘，型号ST32000644NS,存储数据量在35TB左右。
故障描述：由于4块硬盘离线导致RAID卷组崩溃。
数据恢复过程：

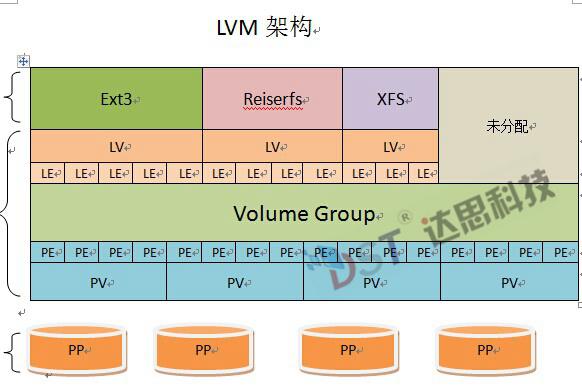

对4块故障盘做镜像克隆后进行底层分析，该阵列使用了Linux下的XFS文件系统管理数据，使用了LVM的逻辑卷来管理通常所讲的“分区”，整体raid初始化成了RAID6的双检验结构。因为使用了LVM的处理方式，在进行数据重组的时候，大多数的恢复工具对多段被切割的数据无能为力，这时候达思科技研发的恢复软件中特有的“创建区域”功能就起到了至关重要的作用。通过下图简单看一下LVM的管理架构。
基本概念介绍：
•PP，物理分区（Physical Partition），如硬盘的分区，或 RAID 分区。
•PV，物理卷（Physical Volume），是 PP 的 LVM 抽象，它维护了 PP 的结构信息，是组成 VG 的基本逻辑单元，一般一个 PV 对应一个 PP。
•PE，物理扩展单元（Physical Extends），每个 PV 都会以 PE 为基本单元划分。
•VG，卷组（Volume Group），即 LVM 卷组，它可由一个或数个 PV 组成，相当于 LVM 的存储池。
•LE，逻辑扩展单元（Logical Extends），组成 LV 的基本单元，一个 LE 对应一个 PE。
•LV，逻辑卷（Logical Volume），它建立在 VG 之上，文件系统之下，由若干个 LE 组成。

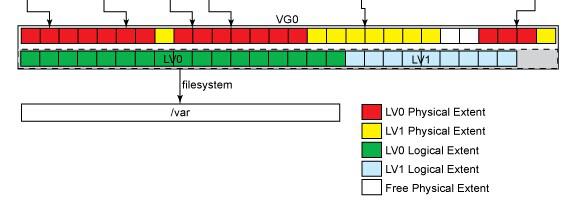

再看另外一张图，如下：
本案例中：两个逻辑卷LV0，LV1在各自的PV中分别由图中红色与黄色对应的LE构成，可以看到是不连续的存放空间，在数据重组的过程中，需要通过创建区域的功能将每一段虚拟的划分出来，构建成结构完整的LV0，LV1（图中绿色与浅蓝色对应区域），然后通过软件解析文件系统结构，提取数据。
数据恢复结果：数据100%恢复
此案例的难点主要有两点：
1，磁盘数量多，容量大，存放的数据多是采集数据，很难找到比较清晰的规律，分析RAID参数难度大。
2，LVM结构的解析，及构建完整逻辑卷的可操纵性。
3，单盘容量大，数据存放量巨大。
对客户建议：服务器raid数据恢复找专业数据恢复公司。
-
